Системите за автоматично управление на поливане и водоснабдяване са ключови за ефективността, икономията и безопасността на едно домакинство, ферма или индустриален обект. В тази статия ще ви покажем как изградихме интелигентно управление на хидрофор с трифазна помпа, използвайки реле за ниво E3LM10, три сонди в сондажа и две допълнителни поплавъчни сонди в резервоара, както и таймер и контактор за оптимален контрол.

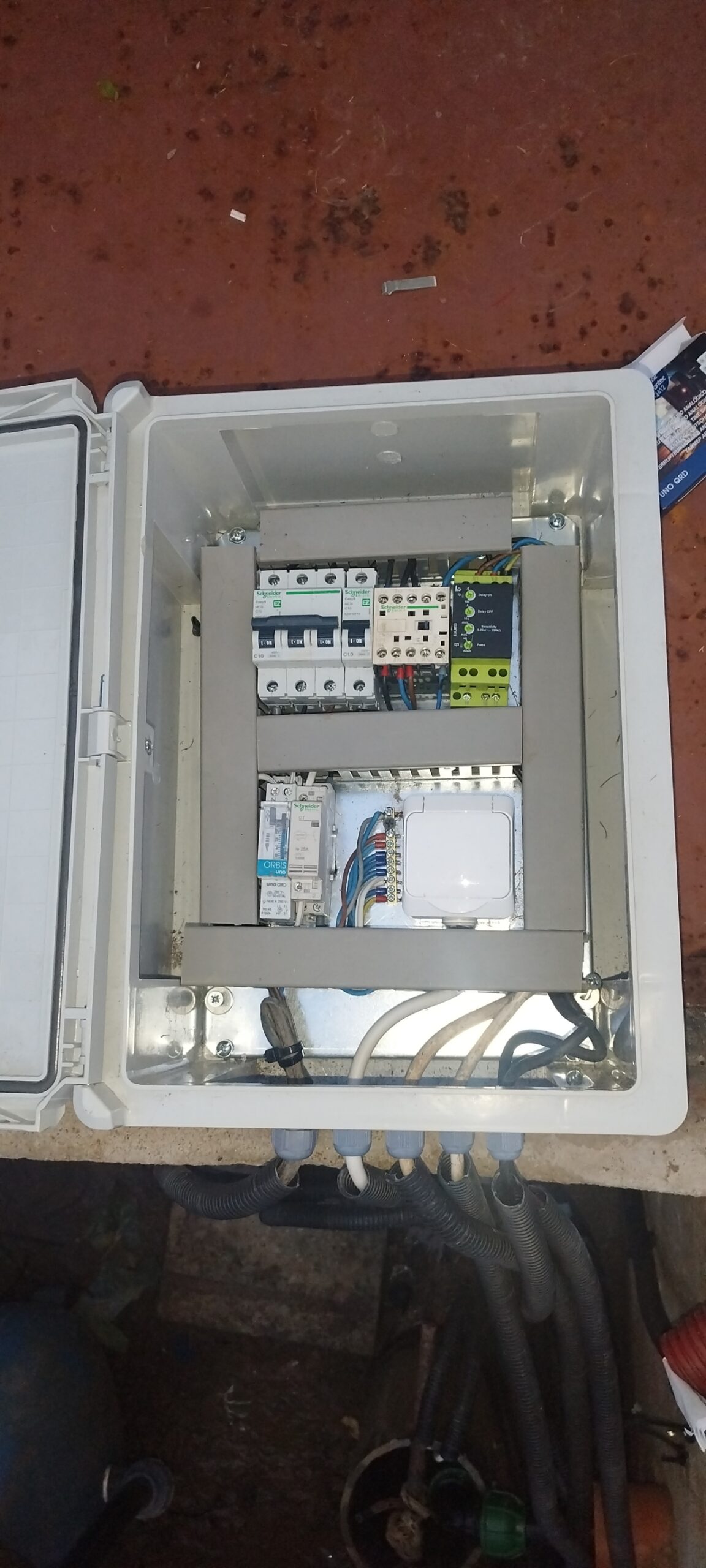

Какво ни беше нужно за да окомплектоваме електрическото табло за управление:
-
E3LM10 – електронно реле за ниво
-
3 бр. сонди в сондажа – следят за ниво и защитават помпата
-
2 бр. поплавъчни сензора в резервоара – включват/изключват подаването към хидрофора
-
Трифазна потопяема помпа
-
Контактор и таймер
-
Допълнително реле за управление на хидрофора по часовник

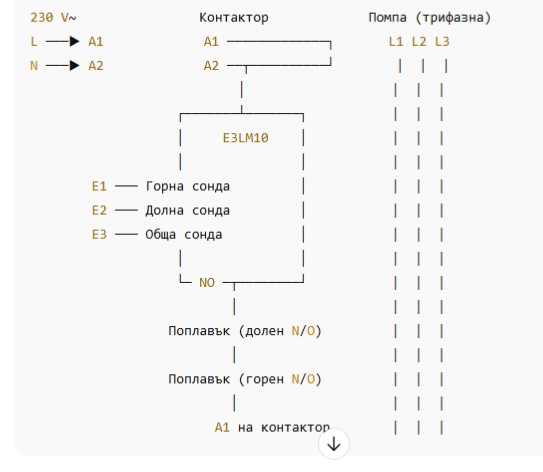

Схема на свързване:
-
E3LM10 е свързан към 230 V и управлява подаването на фаза към контактора, който захранва трифазната помпа.
-
Изходът NO (нормално отворен) от E3LM10 подава фаза към A1 на контактора през двата поплавъка, свързани последователно.
-
A2 на контактора е свързан директно към неутрална (нула).
Свързване на сондите и тяхната роля:

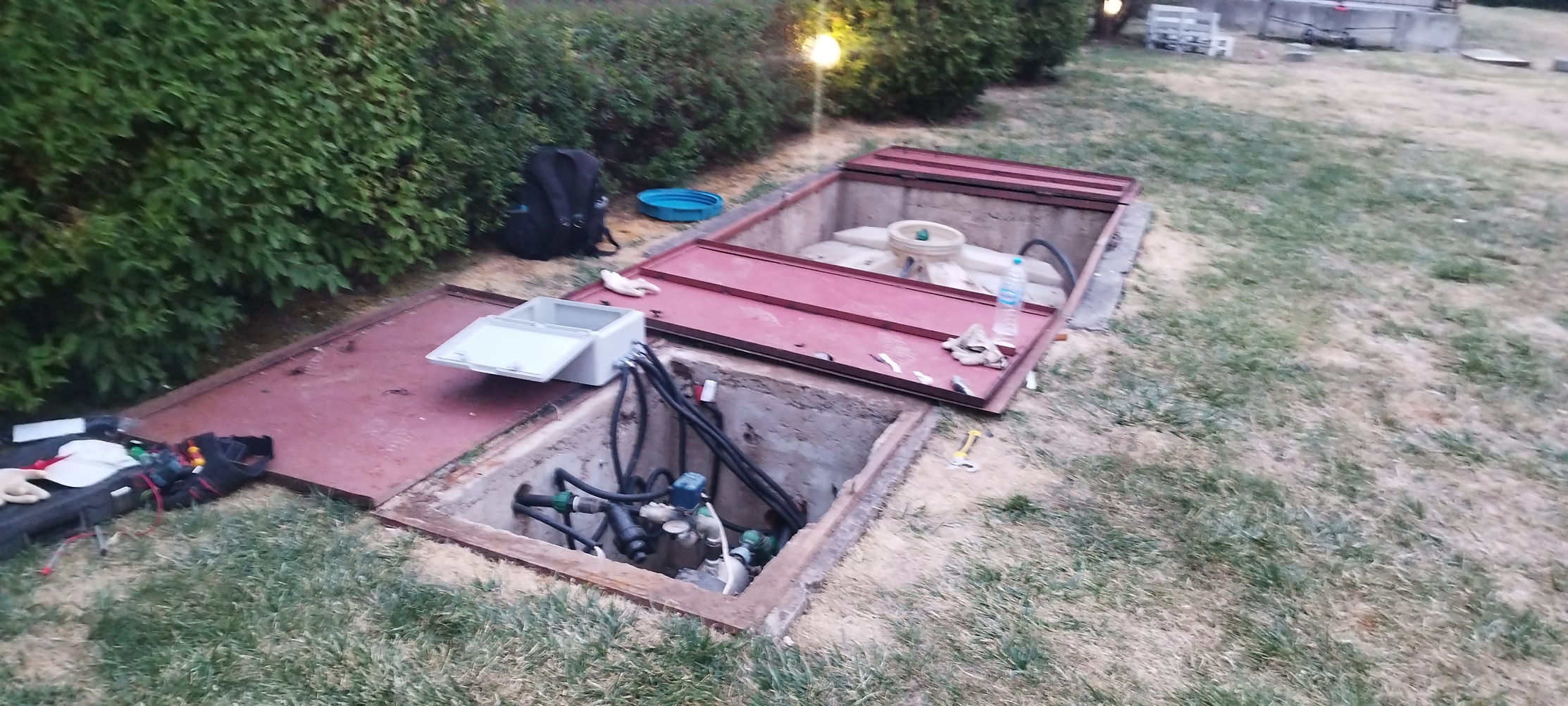

Сондаж (помпа):
-
Долна сонда (Обща) – свързана към E3 – използва се като референтен нулев потенциал.
-
Средна сонда (E2) – следи ниско ниво на водата, ако се открие, изключва контактора и предпазва помпата от сух ход.
-
Горна сонда (E1) – следи за високо ниво, когато е потопена, включва помпата, ако са спазени и другите условия.
Резервоар (хидрофор):
-
Долен поплавък (N/O) – когато в резервоара няма вода, прекъсва веригата и спира захранването на хидрофора. Така избягваме работа “на сухо”.
-
Горен поплавък (N/O) – когато резервоарът се препълни, прекъсва веригата, като спира подаването на вода от помпата и предотвратява преливане.
Допълнителна логика и оптимизация:
Свързахме три сензора към трифазната потопяема помпа, които следят нивото на водата и предпазват помпата от прегряване и работа без вода. Общата долна сонда следи за критично ниско ниво и подава алармен сигнал, следващата – средна, изключва помпата при ниско ниво, а горната – включва помпата при нужда.
Отделно, за да осигурим работа на хидрофора само при наличие на вода, добавихме още 2 сонди в съда:
-
Долната спира хидрофора при празен резервоар.
-
Горната спира подаването към резервоара при препълване.
Допълнително добавихме таймер и управляващо реле, което позволява хидрофорът да работи само в определени часове, когато централният компютър задейства напоителните клапи.
Така осигурихме:
-
Защита от износване и сух ход
-
Автоматично спиране при течове (заради таймера)
-
Спестяване на енергия и удължен живот на хидрофора
-
По-дълги интервали между ремонтите
Заключение:
Системата, изградена с E3LM10, е надеждна, безопасна и гъвкава. Тя осигурява интелигентно управление, което не само предпазва помпата и хидрофора, но и допринася за икономия на ресурси, дълготрайност на системата и минимална нужда от човешка намеса.
